道路平缘石的铺设方法

2019-01-23 14:43:32

  1、在以往城市道路的设计、施工过程中,当道路纵坡较小时,为解决道路排水问题,在道路横断面设计了1、5% 一2、0% 的横向坡度(见图1),通常在道路纵断面把道路路边线设计为锯齿状,坡度一般为0.3% ,即通过平缘石的铺砌,设置一定的纵向坡度,高点和低点称之为挑、落水点。挑水点高出3cm,落水点低下3cm,其6cm的高差形成了排水的纵坡,同时道路的横向坡度在挑水点和落水点之问变化,以满足道路排水的需要。

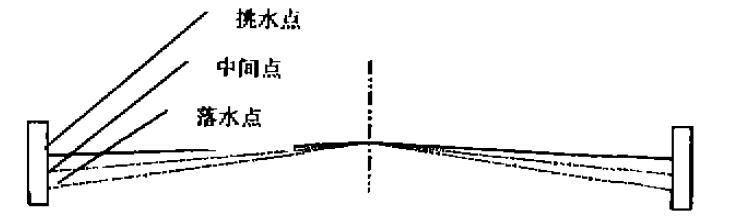

道路横断面示意


  图1道路横断面示意

  在沥青混凝土面层摊铺施工中,为了使路面与平缘石衔接平顺,常用平缘石作为基准线,沥青混凝土摊铺机的拖平传感器就放在平缘石上面拖移,随着平缘石上的挑、落水坡度上下摆动.铺出的路面至少一个车身宽度(约2m)的平整度受到影响,车辆行驶在这部分路面上时,就会感到路面不平,车子跳动,路面与平缘石衔接良好但道路面层的平整度却不理想,原因就是平缘石上有挑落水坡度.不能作为基准线使用。为了平整度好,另拉设基准线,又会使衔接出毛病,需要人工加工,使其衔接平顺:但同时又会影响到道路排水的顺畅,部分路面会产生积水现象。

  2、平缘石新的施工工艺

  为了取得两全其美的效果,采用平缘石基础外线(靠路面一面)等高.里线(靠侧石一面)每块平缘石高差3mm(1m长平缘石),20m长度的平缘石同样有6cm的落水高差,用平缘石的外线(靠路面)作为基准线.既可保证路面排水,又满足衔接的需要,也可取得较好的平整度效果。

  上海市浦东世纪大道工程采用了这种设计、施工方法,设计平缘石采用A、B、C三种型式。A型为普通型,安放在辅助车道内侧(无进水口一侧),B、C型安放在主车道外侧和辅助车道外侧(有进水口一侧),在平缘石上形成排水坡度。花岗岩平缘石采用麻石切割而成,A型为普通型;B、C型要求质量较高.以满足施工精度要求。A、B、C日生产数量为9O~18O块,可保证施工的正常进行。

  3、质量控制和验收标准

  3.1 成品及预制质量

  3.1.1 100×300×1000的花岗岩平缘石(靠侧石一侧设0.3%纵向坡度)用于有进水口一边(共4条.按挑落水点排水方向分为B、C两类)。

  3.1.2 成品外型几何尺寸符合图纸要求,最大挠曲偏差应小于3cm,四角棱角完整.无缺边掉角,无断裂,外表面无露石、蜂窝、麻面、脱皮、基本无气泡。

  3.2 施工操作质量

  3.2.1 侧石施工放样必须用经纬仪测定,以确保定位准确,线形顺直。

  3.2.2 侧平缘石垫层必须满足具有20cm三渣及5cm C15细石混凝土调整层,侧石外侧满足5cm厚坞膀层。

  3.2.3 图2型平缘石(设在进水口一侧)排设时应先定出挑落水点,按落水坡度弹出墨线(弹在侧石上),靠路中侧拉上相对水平基准线(与路中纵坡平行),然后按墨线和水平基准线进行排设。

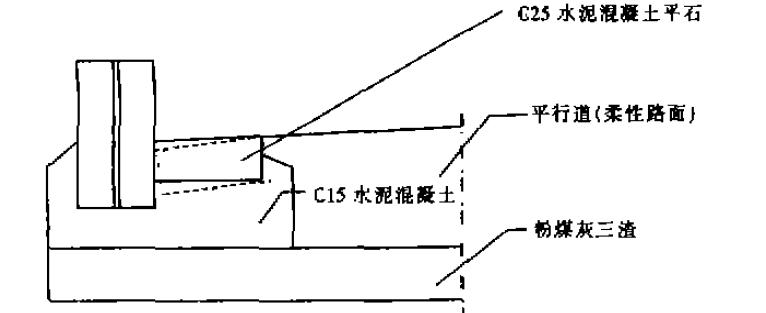

花岗岩平缘石结构示意


  图2 花岗岩平缘石结构示意

  3.2.4 平缘石与侧石应错缝对中相接,平缘石与路面接边必须顺直。

  3.2.5 排设平缘石a时,其横向坡度(落水方向)与道路横坡度相同。

  3.3 平缘石质量标准及允许偏差

  3.3.1 成品外观光洁,颜色均匀,同批颜色一致

  3.3.2 平缘石排设整齐稳固,线形顺直,圆角和顺,灌缝饱满,勾缝光洁坚实。平缘石排水通畅,无阻水现象。
